一、變壓器的接線方式有幾種
變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法；
常見的變壓器繞組有二種接法，即“三角形接線”和“星形接線”；在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線；“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。
變壓器的聯接組別的表示方法：大寫字母表示一次側（或原邊）的接線方式，小寫字母表示二次側（或副邊）的接線方式。Y（或y）為星形接線，D（或d）為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。
變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表示。
二、變壓器主要的接線方式
接線方式：
1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。

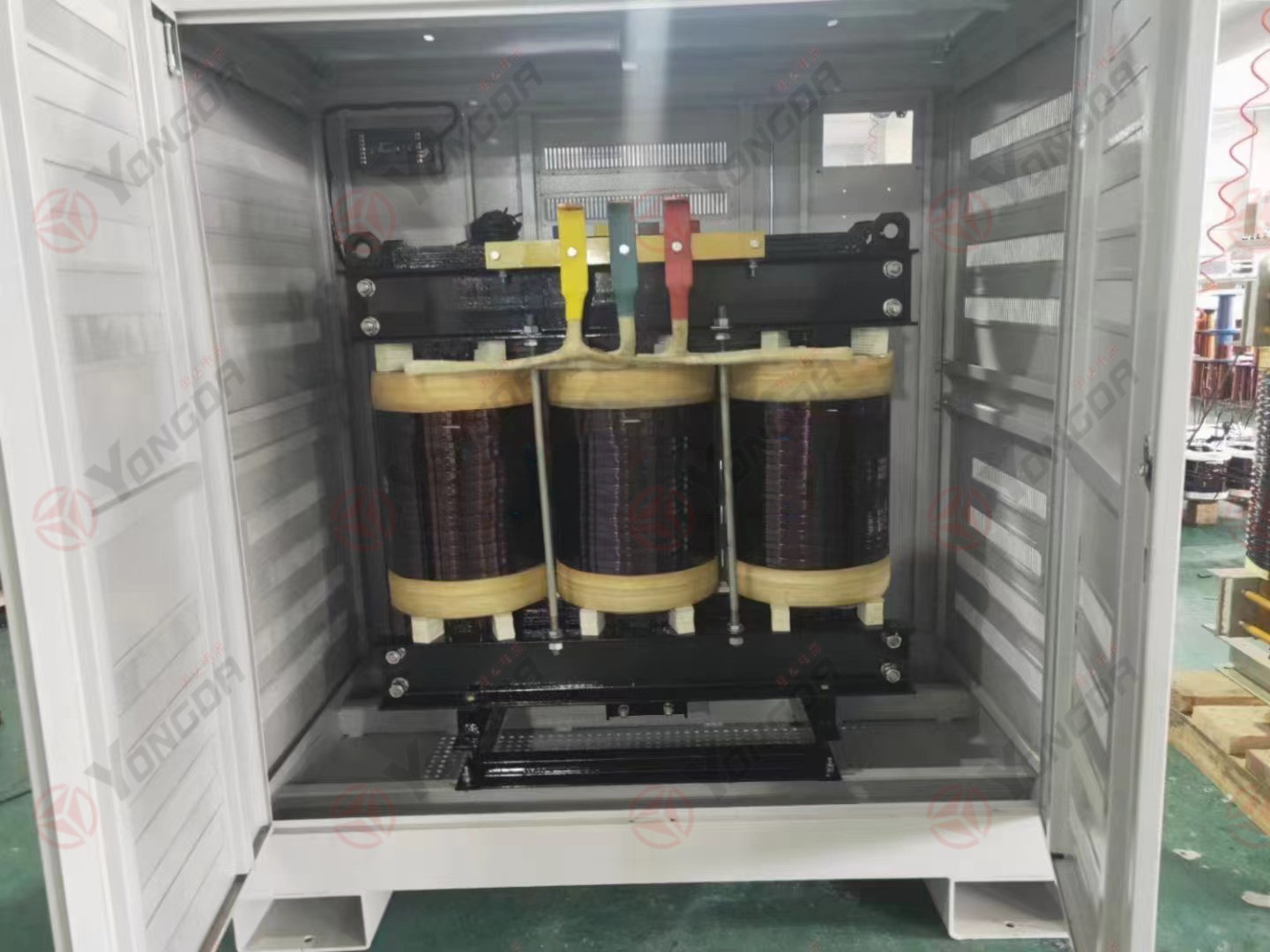

3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼(如變壓器有機箱應與箱體地線標志對應相連接)。檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
三、三相變壓器的連接方法

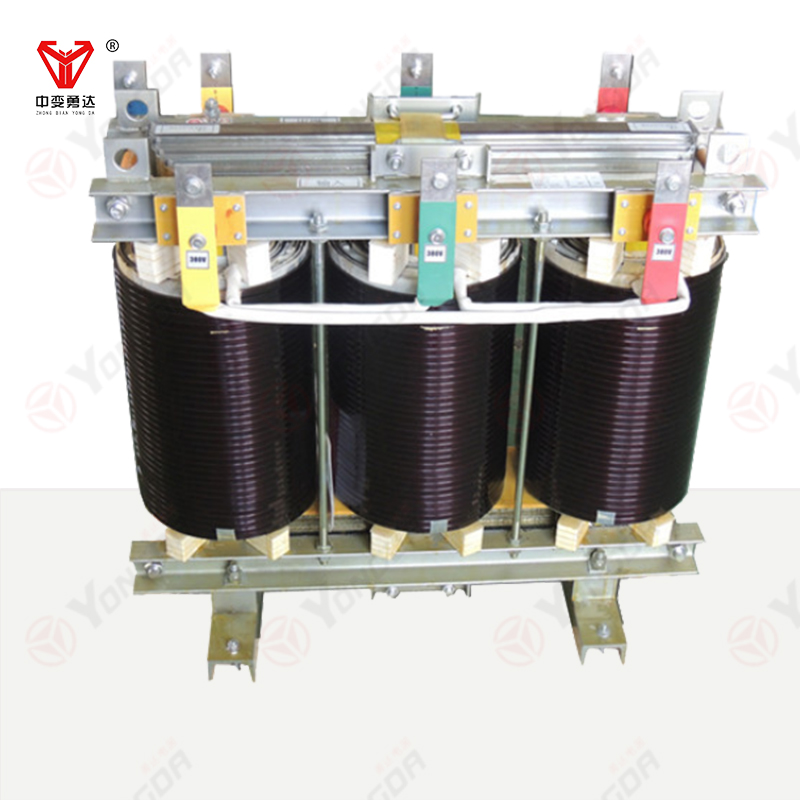

三相變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,每個鐵芯柱都繞著同一相的2個線圈,一個是高壓線圈,另一個是低壓線圈.三相電是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V。相與中心線之間稱為相電壓，電壓是220V。
廣泛用于工礦企業、郵電、紡織、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的交流穩壓電源。同時也適用于電源電壓低、波動幅度大的低壓配電
常見的連接方法有星形和三角形兩種。
以高壓繞組為例，星形連接是將三相繞組的末端連接在一起結為中性點，把三相繞組的首端分別引出，畫接線圖時，應將三相繞組豎直平行畫出，相序是從左向右，電勢的正方向是由末端指向首端，電壓方向則相反。畫相量圖時，應將B相電勢豎直畫出，其它兩相分別與其相差120°按順時針排列，三相電勢方向由末端指向首端，線電勢也是由末端指向首端。
三角形連接是將三相繞組的首、末端順次連接成閉合回路，把三個接點順次引出，三角形連接又有順接、倒接兩種接法。畫接線圖時，三相繞組應豎直平行排列，相序是由左向右，順接是上一相繞組的首端與下一相繞組的末端順次連接。倒接是將上一相繞組的末端與下一相繞組的首端順次連接。畫相量圖時，仍將B相豎直向上畫出，三相接點順次按順時針排列，構成一個閉合的等邊三角形，順接時三角形指向右側，倒接時三角形指向左側，每相電勢與電壓方向與星形接線相同。
即，相量圖是按三相繞組的連接情況畫出的，是一種位形圖。其等電位點在圖上重合為一點，任意兩點之間的有向線段就表示兩面三刀點間電勢的相量，方向均由末端指向首端。
連接三相繞組時，必須嚴格按繞組端頭標志和接線圖進行，不得將一相繞組的首、末端互換，否則會造成三相電壓不對稱，三相電流不平衡，甚至損壞變壓器。
